제 품 용 도

상하수도, 플랜트, 펌프장 등에서 역류방지를 위한 밸브

제 품 특 징

제품개요

제품은 펌프 및 송수관로의 급, 정전 시에 발생하는 역류와 수충격을 자동으로 방지하기 위하여 설치하는 일방통행의 밸브

제품규격

제품의 구조도면 및 명칭

특징1

메인 디스크에 수충격 감소용 구멍을 형성하여 별도의 보조 디스크를 통해 개폐시키되, 그 개폐되는 속도를 메인디스크보다 보조 디스크가 느리도록 제어하여 메인 디스크가 유로를 폐쇄할 시, 야기되는 수충격량의 세기가 감소되도록 적용 하였습니다.

특징2

보조 축 끝단에 장착 된 디클러치 기어로 보조 디스크를 Open시켜 장시간 운휴 시 2차측의 유체를 1차측으로 유입시킬 수 있는 By-Pass역할을 할 수 있습니다.

특징3

버터플라이 밸브의 면간거리를 적용하여 밸브 자체 중량을 감소 시켜 운반 및 작업이 용이하고 설치 면적을 줄여주어 공사 기간 단축 및 비용 절감 효과가 큼.

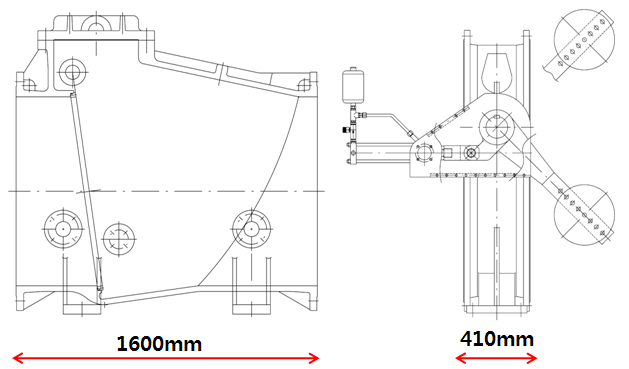

000A 기준으로 그림에서와 같이 일반 체크 밸브의 면간거리가 신청 제품인 보조디스크 내장 체크밸브보다 약 4배 정도 긴 것을 알 수 있다.
